Магистральные муфты типа МТОК

    МТОК-М6/144 -1КТ3645-К-44 (45)
    МТОК-М6/144 -1КТ3645-К-44 (45)
    МТОК-Б1/216(288) -1КТ3645-К-44
    МТОК-Б1/216(288) -1КТ3645-К-44
    МТОК-В2/216(288) -1КТ3645-К-44
    МТОК-В2/216(288) -1КТ3645-К-44
    МТОК-А1/216(288) -1КТ3645-К-77 (78, 88)
    МТОК-А1/216(288) -1КТ3645-К-77 (78, 88)
    Защитная пластмассовая муфта (МПЗ)
    Защитная пластмассовая муфта (МПЗ)
    Защитная чугунная муфта (МЧЗ)
    Защитная чугунная муфта (МЧЗ)



    МТОК – магистральные муфты.

    МТОК – это тип магистральных муфт, которые применяются для разветвительного или непосредственно прямого сращивания оптического кабеля с броней из стальных проволок, проложенного под землей или под водой.

    Муфта оптическая типа МТОК комплектуется кабельными вводами со специальными стальными штуцерами, а также иными приспособлениями, обеспечивающими возможность обеспечения вывода проводов заземления как от брони каждого оптического кабеля в отдельности, так и от соединенной брони. Такие конструктивные особенности муфт МТОК введены в производство с 2006 года в связи с новыми требованиями «Правил применения муфт для кабелей связи».

    Магистральные муфты МТОК монтируются в помещениях, где предусмотрен ввод кабелей, а также в колодцах, на дне водоемов (глубина прокладки кабеля – до 10 метров), в различных котлованах. Муфты МТОК типов «А» и «М» оснащены тремя круглыми патрубками, предназначенных для ввода оптического кабеля и проводов заземления. Эти муфты МТОК имеют различия в методе герметизации кожуха, а также в габаритных размерах.

    Муфты МТОК типов «Б» и «В».

    Магистральные муфты МТОК типов «Б» и «В» предназначены для монтажа большого количества оптического кабеля, а также для ввода транзитной петли. Данные муфты (МОПГ) комплектуются четырьмя круглыми патрубками для ввода отдельных оптических кабелей, а также овальным патрубком для транзитной петли. Муфты МТОК типов «Б» и «В» имеют одинаковые габаритные размеры и различаются способом герметизации кожуха.

    Помимо разницы в количестве и типах патрубков, муфты МТОК типов «А», «Б» и «В» различаются способом соединений изолирования брони оптического кабеля. Так, в муфтах «А» применена система контактных пластин, в муфтах «Б» для этого имеются специальные перемычки.

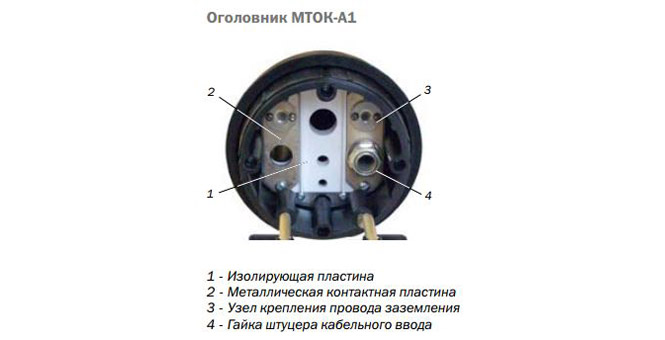

    Оголовник МТОК-А1

    МТОК

    1 - Изолирующая пластина
    2 - Металлическая контактная
    пластина
    3 - Узел крепления провода
    заземления
    4 - Гайка штуцера кабельного
    ввода

      Оголовник МТОК-М6, Б1, В2

    Оголовник МТОК-М6, Б1, В2



    1 - Перемычка
    2 - Кронштейн штуцера
    3 - Гайка штуцера кабельного
    ввода

    Назначение магистральных муфт типа МТОК

    Наименование Назначение
     Способ
    герметизации
    Макс.
    емкость
    МТОК-А1/216(288)-1КТ3645-К-77(78, 88)
    Сращивание и разветвление ОК, прокладываемых в грунте,
    прибрежной зоне и на дне водоемов.
    «Горячий» метод  216 (288)
    МТОК-М6/144-1КТ3645-К-44 (45)
     Сращивание и разветвление ОК, прокладываемых в грунте,
    прибрежной зоне.
    Механический  144
    МТОК-Б1/216(288)-1КТ3645-К-44 (45)
    Сращивание и разветвление ОК, прокладываемых в грунте. «Горячий» метод
     216 (288)
    МТОК-В2/216(288)-1КТ3645-К-44 (45) Сращивание и разветвление ОК, прокладываемых в грунте. Механический
    216 (288)

    Отличительной особенностью всех магистральных муфт типа МТОК является использование для ввода ОК уникальной разработки компании Связьстройдеталь - стальных штуцеров. Монтаж каждого кабельного ввода производится вне муфты, что значительно упрощает монтажные
    операции и сокращает общее время работы. Это особенно важно при строительстве в сложных условиях или при выполнении аварийно-восстановительных работ на действующих ВОЛС.муфта

    Преимущества использования кабельных вводов:

    • Надежная фиксация проволок брони с нормированным усилием растяжения.
    • Наличие электрического контакта брони ОК с корпусом штуцера.
    • Возможность изолирования или соединения брони всех ОК непосредственно в муфте.
    • Обеспечение продольной герметизации вводимых ОК.
    • возможность вывода от брони каждого ОК проводов заземления (КИП).
